АПОИ "Приор". Принцип работы дешифратора RBS(ПЭ).
Дешифратор канала RBS, работающий по стандарту ИКАО, служит для декодирования координатных и аварийных кодов, импульса опознавания SPI, ответной информации.
Амплитуда ответного кода не должна превышать 10 В на нагрузке 75 Ом.
Длительность импульсов ответных кодов - 0,45 мкс.
Дешифратор декодирует переплетенные ответные коды.

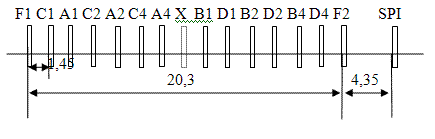

Ответный код состоит из двух крайних опорных импульсов “F1” и “F2”, временной интервал между которыми составляет 20,3 0,1 мкс. Между ними расположено 13 кодовых позиций с интервалом 1,45 мкс. Центральная позиция X является резервной. После импульса “F2” предусмотрена дополнительная позиция для передачи специального импульса опознавания “SPI” по требованию с земли.
Длительность всех импульсов как опорных, так и информационных составляет 0,45 +- 0,1 мкс.
На вход платы дешифратора поступает ответный информационный код. При декодировании координатного кода (F1, F2) ответный информационный код задерживается в устройстве задержки на 20,3 мкс. При совпадении импульсов F1 и F2 вырабатывается сигнал декодированной координатной отметки (КО), которая затем поступает на дешифратор информации .
В дешифраторе информации определяется ситуация пересеченных ответов и в этих случаях регистрируется сигнал “Сбой”. Здесь же выделяются истинные КО. Сигнал КО управляет работой счетчика, который обеспечивает запись ответной информации в регистр с преобразованием ее в параллельный вид. В дешифраторе информации имеется три канала обработки ответной информации.
